Información general.

El nuevo probador de cámara coaxial HD está desarrollado para instalación en el sitio y mantenimiento de cámara coaxial HD, teniendo TVI, AHD y CVI. También proporciona muchas funciones útiles, como como pantalla de video, control sobre coaxial, control PTZ, DC12V potencia de salida, prueba de audio, generador de barra de color (TV OUT), VGA entrada de senal de video, entrada de senal HDMI, prueba de cable UTP, LED lámpara etc.

Caracteristicas.

• Prueba de cámara coaxial HD
• Control sobre Coax
• Controlador PTZ

El probador incorporado en el protocolo de control PTZ

Pelco-D / P, etc; a través de su propia interfaz Rs485.

• Generador de barra de color (TV OUT)
• DC12V 1A de potencia de salida

Alimente la cámara con una salida de potencia DC12V (1A)

El probador. Es útil para probar cuando la fuente de

alimentación no está disponible.

• Prueba de audio

Probar la entrada de audio de los dispositivos de

recolección. Conecta el probador y dispositivo de

entrada con el cable de audio.

• Prueba de cable UTP mejorada

Mediante el puerto UTP CABLE TEST en el medidor, puede

probar el conexión de cable de red.

• Entrada VGA / HDMI

  Admite entrada digital compatible con VGA / HDMI 1.1

• conexión de video VGA / HDMI, cambie el selector  para seleccionar Modo HDMI o VGA. La resolución máxima es 1920X1440
• Prueba de cámara TVI (opcional) *

Prueba de cámara HD TVI, compatible con 1MP,

2MP, 3MP, 4MP

• Prueba de cámara AHD (opcional) *

Prueba de cámara AHD, compatible con 1MP,

2MP, 3MP, 4MP.

• Prueba de cámara CVI (opcional) *

Prueba de cámara HD CVI, compatible con 1MP,

2MP, 3MP, 4MP.

*Resoluciones Compatibles: 1,2,3,4,5*,8 Mp (4K)

• Lámpara led

Es útil para el ingeniero instalar y mantener la

seguridad.

Sistema de noche. LED presionando el botón de

encendido / apagado, fácil de operar.

• La pantalla gráfica de la bateria.

El probador tiene protección y control de potencia

avanzados, bajo consumo de energia, 4 a 5 horas

en una sola cargar. normalmente se puede usar

por 10 horas.

*En la resolución de 5 megapixeles, no es compatible con la relación de aspecto 16:9 , por lo tanto su compatibilidad es limitada/no funcional en dicha resolución.

Acessorios.

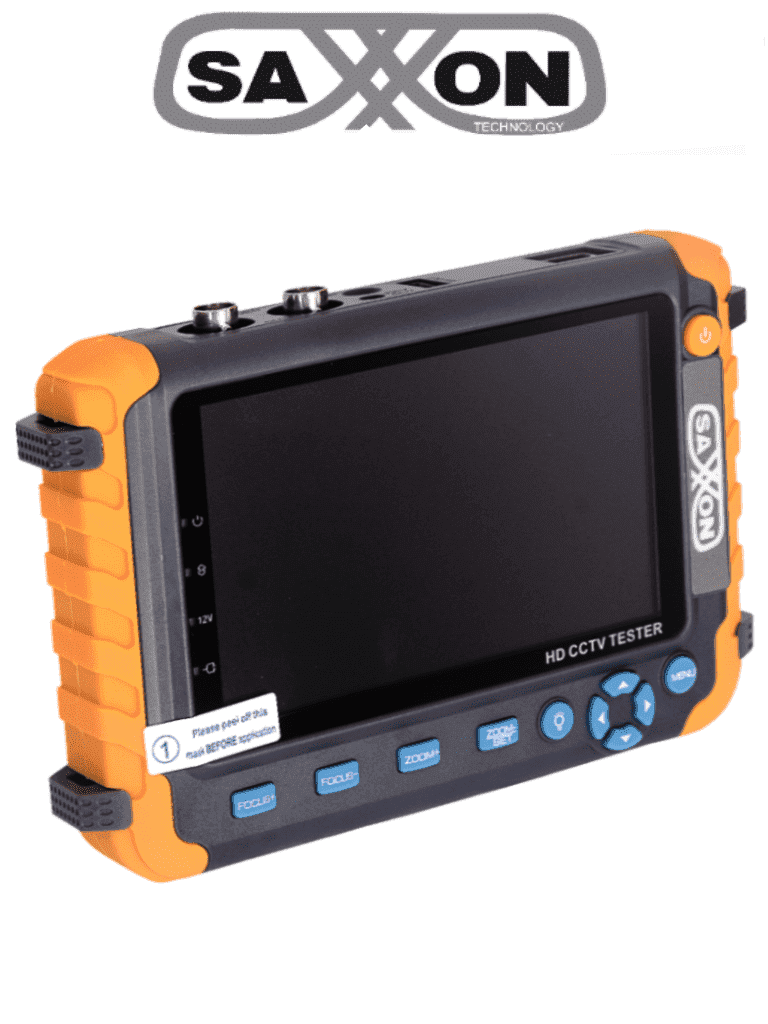

• Probador de cámara coaxial HD
• Adaptador DC5V 1A (con cable micro USB)
• Norma internacional 18650 2600ma bateria X2
• Cable BNC
• Conector Rs485
• Cable de conversión de salida de potencia
• Cable de audio
• Correa
• Saco de herramientas
• Manual de instrucciones

Especificaciones.

Modo de senal CVBS, HD-AHD, HD-TVI, HD-CVI,

Soporte de control sobre coaxial

Monitor 5.0 pulgadas VGA TFT-LCD, 800（RGB

resolución x 480

Ajuste LCD Ajuste de Brillo, contraste, saturación

Video Entrada/salida 1 canal de entrada BNC y 1 canal Salida BNC

Entrada VGA/HDMI Admite entrada de video VGA/HDMI 1.0, Una vez que conecte

el video VGA/HDMI, cambie el selector para seleccionar

Modo HDMI o VGA. El máximo la resolución es 1920X1440

Comunicación RS485

Protocolo PTZ Compatible con protocolos PELCO-D / P

Velocidad de transmisión 1200, 2400, 4800, 9600, 14400bps

Generador barra de color Soporte de salida de barra de color estándar

(Rojo, verde, azul, blanco, negro,Gris) y prueba de salida de

imagen.

UTP cable test Mostrar el estado de conexión del cable UTP, tipo de cable y la

secuencia de cables asi como leer el número de la prueba

caja.

Potencia DC12V de salida Potencia de salida DC12V1A para cámara

Prueba de entrada de audio Entrada de senal de audio de 1 canal

Adaptador de corriente DC 5V（1.0A）

Bateria Dos incorporados 18650 2600mA

Recargable Después de cargar 4-5 horas, tiempo de trabajo dura 10 horas

Configuración de Operaciones Seleccione su deseado idioma: inglés, chino, etc.

Dimensión / Peso 170mm x 114mm x 34mm / 400g
