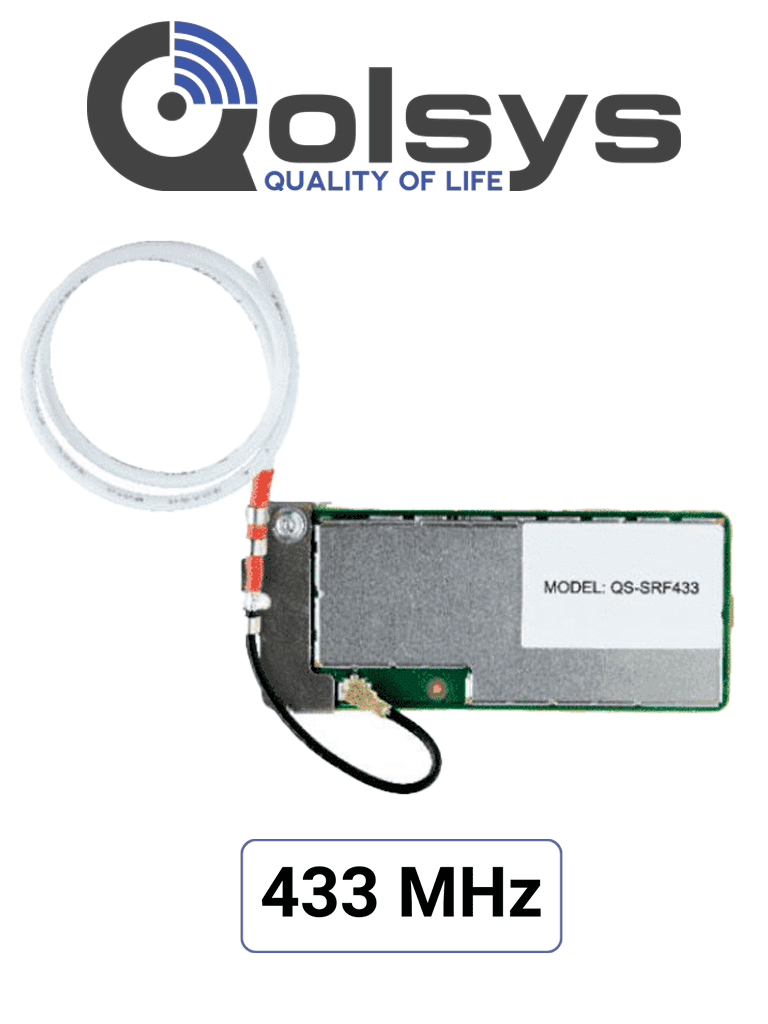

Qolsys IQCard 433 MHz - Permite retomar instalaciones que utilizan sensores en 433MHz y actualizar el sistema con los nuevos paneles IQ panel de 4ta generación
Descripción
La IQ Card-433 se puede instalar en la Ranura 3 de los paneles.
Paneles compatibles:
- IQ Panel 4, IQ4 Hub (aun no es compatible con IQ 4 NS)
- Compatibilidad con sensores SRF heredados de 433 MHz aprobados
Antes de comenzar
- Desliza el dedo hacia abajo y toca Configuración y luego Configuración avanzada. Ingresa tu código y toca APAGAR
- Una vez que el panel IQ se haya apagado completamente, desenchufe o desconecte la energia quitando el conector cilindrico dentro del panel o desenchufando la fuente de alimentación. NOTA: NO es necesario desconectar la bateria
Información general
Instalación de tarjeta
- Desde la parte inferior del panel, busque el tornillo de retención y afloje completamente.
- Una vez aflojado el tornillo, retire la placa posterior del panel para quitarla.
- Localice la RANURA 3, que está designada como la ranura para las tarjetas secundarias SRF.
- Haga coincidir los pines de la parte inferior de la tarjeta IQ con el terminal del panel IQ.
- Presione la tarjeta IQ firmemente en su lugar.
- Instale y ajuste el tornillo de bloqueo provisto para fijar la tarjeta IQ en su lugar. Asegúrese de que la antena permanezca conectada y no interfiera con la bateria.
- Vuelva a colocar la cubierta posterior, comenzando por las pestanas superiores.
- Asegúrese de que la antena SRF blanca salga por el orificio de la placa posterior. Presione hacia abajo en la parte inferior y ajuste el tornillo de retención.
- Vuelva a enchufar la fuente de alimentación y mantenga presionado el botón de encendido durante 3 segundos para encender.
