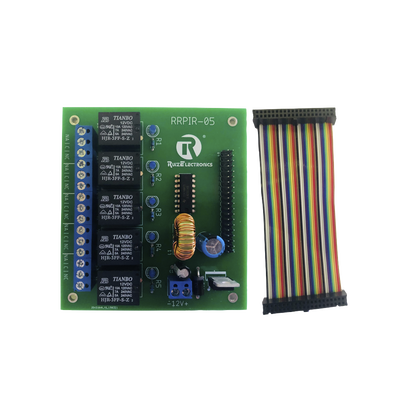

Características:
- Requiere alimentación de 12Vcc@5A
- 5 salidas de relevadores
- 10A @ 120VCA
- 7A @ 240VCA
- 5A @ 240VCA
- Arnés de 20 pines hembra de 10 cm
- Compatible con cualquier Raspberry Pi de 40 pines
Pines de relevador:
- Relevador 1 = PIN 40 = GPIO 21
- Relevador 2 = PIN 38 = GPIO 20
- Relevador 3 = PIN 36 = GPIO 16
- Relevador 4 = PIN 18 = GPIO 24
- Relevador 5 = PIN 16 = GPIO 23
Notas
- Se recomienda utilizar la fuente de poder modelo SJ2312V5A
- La tablilla regula el voltaje y alimenta al Raspberry con 5V@2A
