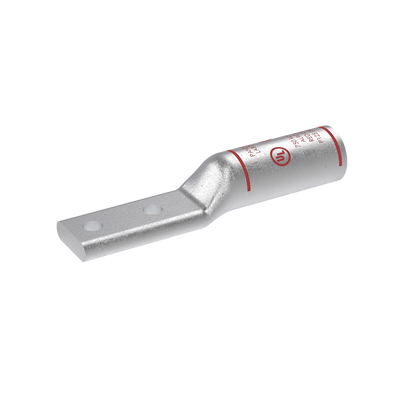

Zapata de compresión Aluminio LAB750-12-24R para cal. 750 Kcmil, Doble barreno para tornillo prisionero de 1/2, Espaciado de orificio 44.45mm, 1 Pz
_(1).png){kind=spacer}
Terminal Conector de Compresión Pan-Lug™ Bimetálica 750 KCMIL, Aluminio Base con Recubrimiento Estañado, y dos Orificios de 1/2"
LAB750-12-24R
El talón de conector de compresión de aluminio LAB750-12-24R de 2 orificios está fabricado con aluminio de paredes gruesas y alta conductividad, y cuenta con un tambor cerrado para entornos hostiles. Los tambores codificados por colores están marcados con núm. de índice de matriz de Panduit y de un competidor para la adecuada selección de matriz de prensado. Llenado de fábrica c/compuesto p/juntas y estañado p/prevenir corrosión. Listado cULus hasta 35kV y calif. de temp. hasta 90°C.
Especificaciones
| Tipo de producto | Talón de compresión de aluminio |
| Material de base | Aluminio |
| Tipo de tambor | Estándar |
| Tipo de lengüeta | Estándar |
| Ángulo de lengüeta | Recto |
| Acabado/recubrimiento | Estañado |
| Tamaño de orificio para tornillo prisionero (in) | 0.53 |
| Tamaño de orificio para tornillo prisionero (mm) | 13.46 |
| Espaciado de orificio para tornillo prisionero (in) | 1.75 |
| Espaciado de orificio para tornillo prisionero (mm) | 44.45 |
| Tamaño de conductor de código de cobre (kcmil) | 750 |
| Tamaño de conductor de aluminio (kcmil) | 750 |
| Largo de tambor (in) | 3.44 |
| Largo de tambor (mm) | 87.376 |
| Ancho de lengüeta (in) | 1.74 |
| Ancho de lengüeta (mm) | 44.19 |
| Grosor de lengüeta (in) | 0.54 |
| Grosor de lengüeta (mm) | 13.71 |
| Longitud total (in) | 8.25 |
| Longitud total (mm) | 209.55 |
| Cumple las normas | Listado UL y certificado por CSA |
| Clasificación de temperatura UL (°C) | 90 |
| Tensión máxima (kV) | 35 |
| Código de color | Rojo |
| Número de índice de matriz Panduit™ | P125 |
| Número de índice de matriz Burndy | 301 |
| Número de índice de matriz T & B | 125 |
| Longitud de la banda del cable (in) | 3-7/16 |
| Submarca | Pan-Lug™ |
| Incluye | Tambor del conector llenado previamente con compuesto para juntas que inhibe el óxido |
| Tamaño máximo de conductor de cobre (kcmil) | 750 |
| Tipo de talón | Talón de aluminio con 2 orificios para tornillo prisionero |
