Resumen
Para Paneles KIDDE
- VS1, VS4
- FX-64, FX-1000
- VM-1R

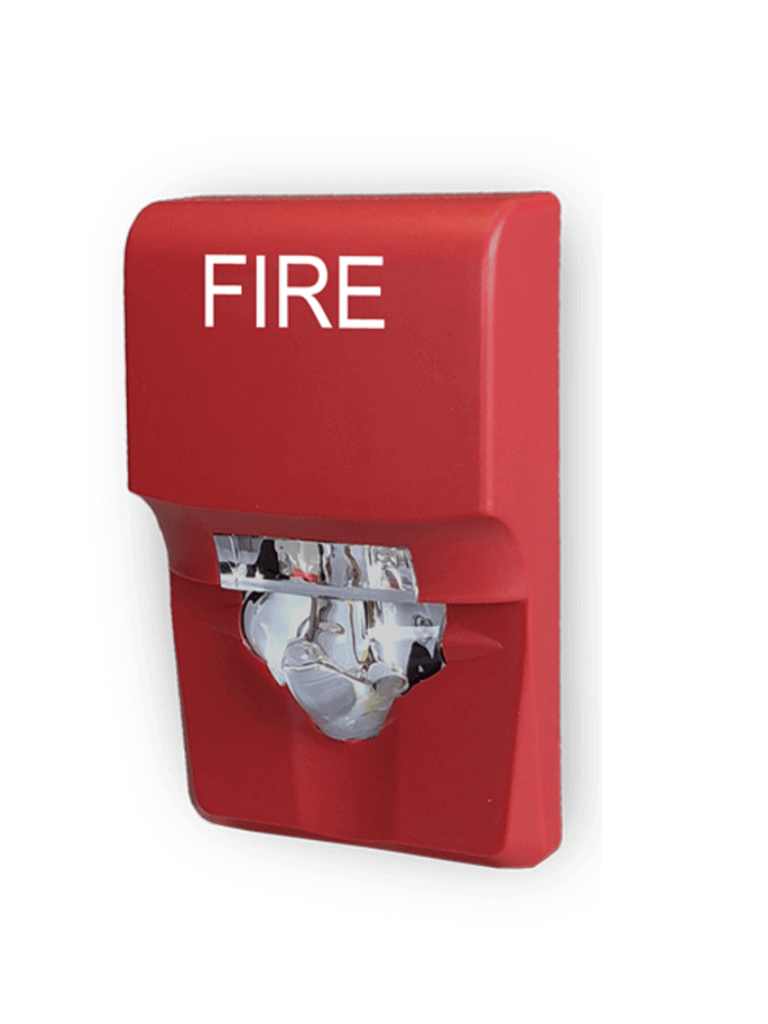

EG1VRF Strobe Red FIRE
Las bocinas y luces estroboscópicas LED de la serie Genesis LED EG1 cuentan con un diseno elegante de perfil bajo y una tecnologia de eficiencia energética que las hace menos costosas de instalar y operar al reducir los gastos generales. Los LED de alto rendimiento requieren menos circuitos y fuentes de alimentación. Estos nuevos electrodomésticos están disenados teniendo en cuenta la eficiencia energética y la seguridad humana.
La serie Genesis LED EG1 utiliza ópticas de alta eficiencia, combinadas con componentes electrónicos patentados, para ofrecer un patrón de distribución de luz altamente controlado y enfocado de manera eficiente a cambio de menores requisitos de corriente. Las luces estroboscópicas cuentan con una salida de luz seleccionable en campo de 15, 30 o 75 cd.
En comparación con las luces estroboscópicas de tipo xenón, los aparatos de la serie Genesis LED EG1 necesitan menos fuentes de alimentación y, a menudo, un calibre de cable más pequeno, lo que aligera los requisitos de conductos. También son compatibles con luces estroboscópicas antiguas, por lo que no es necesario reemplazar todos los dispositivos existentes para actualizar a la nueva tecnologia LED. De hecho, las luces estroboscópicas EG1 se pueden mezclar en el mismo circuito y usarse en el mismo campo de visión que las luces estroboscópicas basadas en xenón. Esto hace que la serie Genesis LED EG1 sea ideal tanto para instalaciones nuevas como para modernizaciones.
Los niveles de salida de sonido configurables en campo brindan la flexibilidad que exigen los proyectos modernos de seguridad humana, mientras que el protocolo de control LED Genesis mantiene múltiples luces estroboscópicas en circuitos NAC compatibles sincronizados dentro de los requisitos de NFPA 72.
La facilidad de servicio es otra área donde brillan los electrodomésticos de la serie EG1. Los innovadores puntos de prueba de diagnóstico cubiertos brindan fácil acceso a las pruebas de circuitos del dispositivo mientras están montados.
Caracteristicas
- Tecnologia estroboscópica LED de alto rendimiento
- Diseno de perfil bajo
- Múltiples opciones de cobertura
- Fácil de instalar
Funciones
Luces estroboscópicas
Las luces estroboscópicas Genesis LED serie EG1 están homologadas por UL 1971 para su uso en interiores como aparatos de notificación de modo público montados en la pared para personas con discapacidad auditiva. Los códigos vigentes exigen que se utilicen luces estroboscópicas cuando las condiciones de ruido ambiental superen los 105 dBA (87 dBA en Canadá), donde los ocupantes utilicen protección auditiva y en áreas de alojamiento público según se define en la Ley de Estadounidenses con Discapacidades.
La sincronización es importante para evitar la sensibilidad epiléptica. Todas las luces estroboscópicas LED Genesis superan los requisitos de sincronización UL (dentro de 10 milisegundos durante un periodo de dos horas) cuando se utilizan con una fuente de sincronización. Consulte la tabla de especificaciones para obtener una lista de fuentes compatibles.
Instalación
Todos los dispositivos LED Genesis vienen con tornillos de montaje para una fácil instalación. La pestana en la parte inferior del dispositivo desbloquea la cubierta para revelar los orificios de montaje. La poca profundidad de los dispositivos LED Genesis deja un amplio espacio detrás de ellos para cableado adicional. Una vez instalado con la cubierta en su lugar, no se ven tornillos de montaje.
Las bocinas y luces estroboscópicas Genesis LED serie EG1 se montan en cualquier caja eléctrica empotrada o de superficie de una unidad estándar. Los anillos embellecedores EG1T opcionales a juego están disponibles para cubrir aberturas de gran tamano y pueden acomodar cajas cuadradas de una unidad o de cuatro pulgadas. También se encuentran disponibles cajas de superficie de salida única de color opcional.
Cableado
Cableado
Dimensiones
Dimensiones en pulgadas y centimetros
Especificaciones
Tensión de funcionamiento: 16 a 33 VCC, 16 a 33 VFWR
Salida de luz: 15, 30 o 75 candelas
Velocidad de flash estroboscópico: 1 fps (flash por segundo) aprox.
Sincronización: 20 Ω máx. entre dos dispositivos cualesquiera. (Para determinar la resistencia permitida del cable, consulte estas especificaciones y las especificaciones de la fuente de senal sincronizada).
Fuentes de Sincronización: Módulos de Senal Kidde Serie CC, Fuentes de Alimentación Auxiliar y de Refuerzo, Paneles de Control Inteligentes y Convencionales
Tamano del cable: 12 a 18 AWG (0,75 a 2,50 mm2)
Montaje: Montaje en pared o techo
Dimensiones (Ancho×Alto×Profundidad): 3 × 4-5/8 × 1-1/8 pulg. (7,62 × 11,75 x 2,86 cm)
Desplazamiento central de la luz estroboscópica a la caja: -0,71 pulgadas (-1,8 cm)
Cajas eléctricas compatibles: 1 unidad, 2 unidades, octágono de 4 pulgadas, cuadrado de 4 pulgadas. Las cajas eléctricas deben tener al menos 3,81 cm (1-1/2 pulg.) de profundidad. Las cajas eléctricas de más de tres pulgadas de ancho requieren un anillo embellecedor.
Placas embellecedoras: EG1TR, EG1TW - Dimensiones 5 x 5-7 x 9/16 pulg. (12,7 x 14 92 x 1,43 cm)
Entorno operativo: Temperatura.- 32 a 122°F (0 a 50°C); Humedad relativa.- 0 a 93% sin condensación
EG1VRF Strobe Red FIRE
Para Paneles KIDDE
- VS1, VS4
- FX-64, FX-1000
- VM-1R
Incluye
1 Luz estroboscópica EG1VRF
