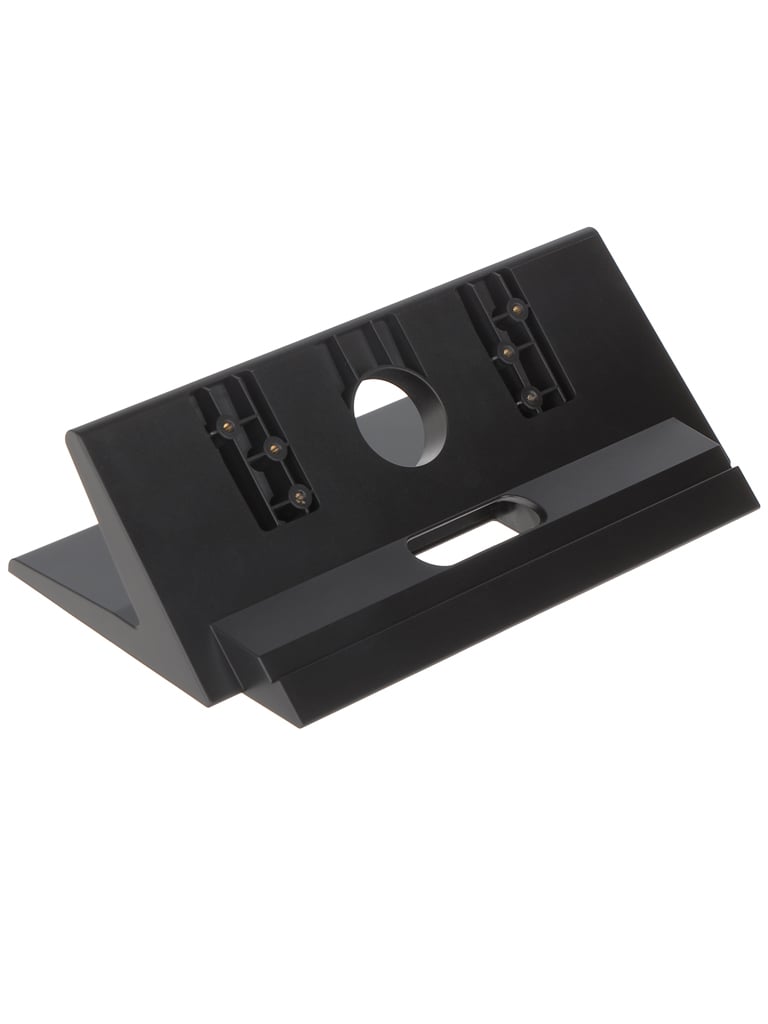

DAHUA VTM123 - Soporte para Escritorio de VTH5221D-S2, VTH2421FW, VTH1550CH, VTH2421FW-P

Información general

Soporte de escritorio compatible con VTH5221D para colocarlo de forma práctica, diseno elegante en color negro, facilita la instalación con sus 45° de inclinación lo que ofrece un mejor monitoreo y comodidad al operador

Principales caracteristicas

• Tamano: 190 mm * 100 mm * 54 mm
• Ángulo de inmersión: 45 °
• Soporte montado en superficie

Instalación

Tome VTH5221E-H por ejemplo.

a) Con dos tornillos de cabeza avellanada empotrada en cruz M3 × 6,

apriete el soporte de metal en las dos tuercas superiores del escritorio

soporte.

b) Conecte el cable haciendo referencia a las instrucciones.

c) Después del cableado, guie el cable a través de la salida de cable en la parte posterior

o en la parte inferior del soporte de escritorio.

d) Coloque el auricular VTH a lo largo de la ranura en la parte superior del soporte de metal,

e instálelo en el soporte.

Incluye:

• Soporte para Escritorio de VTH5221D-S2, VTH2421FW, VTH1550CH, VTH2421FW-P
• Tornillos
